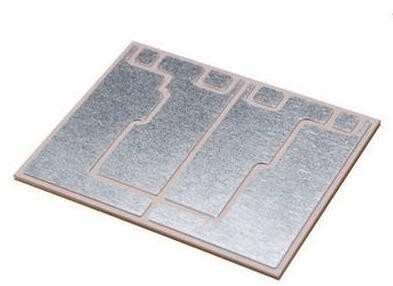

電動汽車和混合動力汽車的共同設計目標是最小化電子元件的尺寸，這就是導致了在更高功率水平下使用更小功率模塊的趨勢，這總是會導致熱問題。即使是最高效率的功率半導體也會產生熱能，這是電流通過有源器件（比如IGBT或MOSFET）時的副產品。為了確?？煽啃院洼^長的使用壽命，必須去除熱量，這可以通過使用具有高導熱性的陶瓷電路基板材料（例如陶瓷基板）來有效地實現。

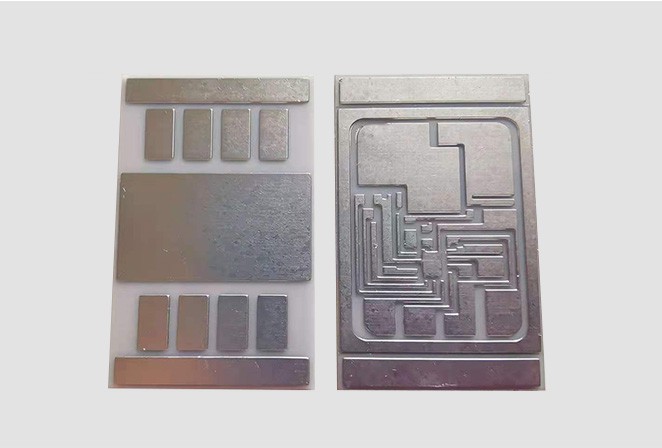

在必須為給定設備管理的熱量將是設備產生的功率的函數，更高的功率水平會產生更多熱量。DBC和AMB陶瓷基板具有不同的熱導性，例如熱阻（Rth）和熱導率，這可以作為指導哪種材料更適合不同功率水平的指南。例如，在+20℃時，氧化鋁（AI2O3）的熱導率為24W/mk，而氮化硅（Si3N4）的熱導率為90W/mk。

但對于氮化鋁，其導熱率為170W/mk，這使其成為必須不惜一切代價散熱的極高功率、高功率密度電路的明確選擇。當需要低熱阻來散發大量熱量時，這也可以通過減小陶瓷基板的厚度來實現。

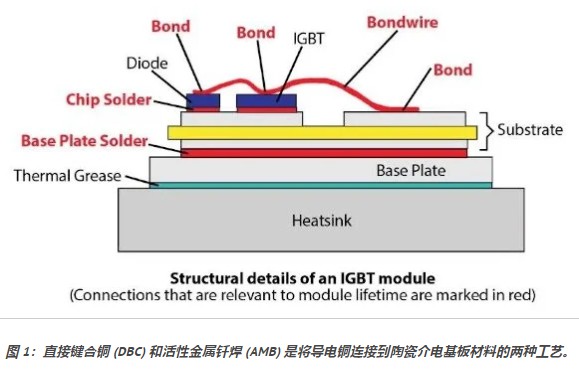

在為EV和HEV尋找電源電路陶瓷基板材料時，要考慮的另一個與材料相關的參數是熱膨脹系數（CTE），它描述了不同材料如何隨溫度膨脹和收縮。由于材料的特定熱導率，與兩種不同CTE物理連接的兩種材料會在溫度發生較大變化時承受應力。最佳情況下，應盡量減少CTE中的任何失配，例如硅IGBT或MOSFET及其電路基板的失配，以減少兩種不同材料界面處由熱引起的機械應力。

幸運的是，陶瓷基板的低CTE（氧化鋁為6.8ppm/K，氮化硅為2.5ppm/K，氮化鋁為4.7ppm/K）與硅晶體管芯片的低CTE（約2.6ppm/K）兼容。通過形成由陶瓷和銅組合而成的器件引線框架，其CTE低于由裸銅制成的引線框架。使用低CTE陶瓷有阻于補償用于芯片連接的硅芯片和芯片焊料（CTE約為22ppm/K）之間的CTE不匹配。
